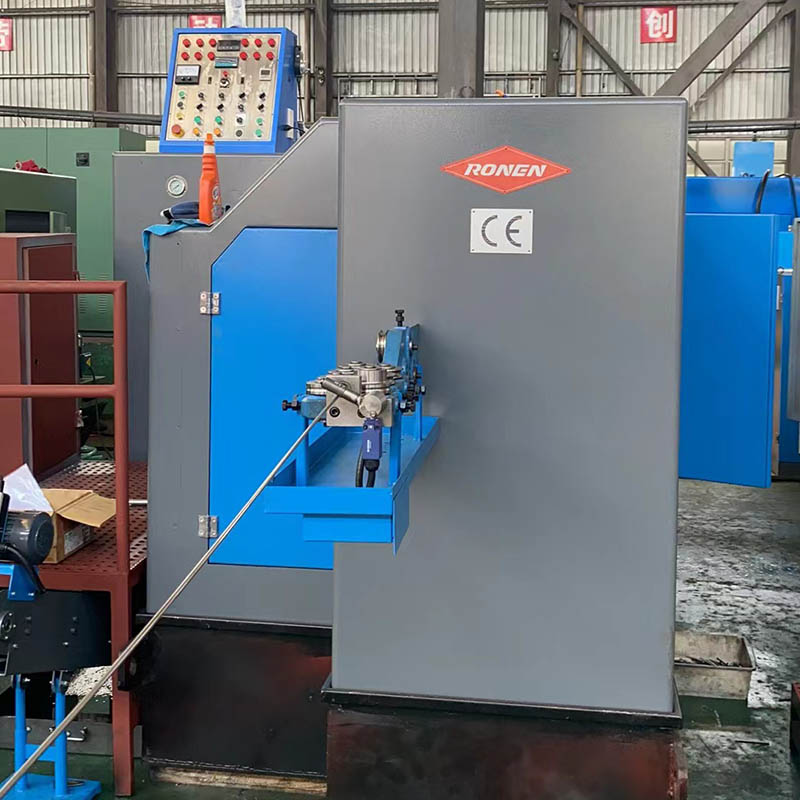

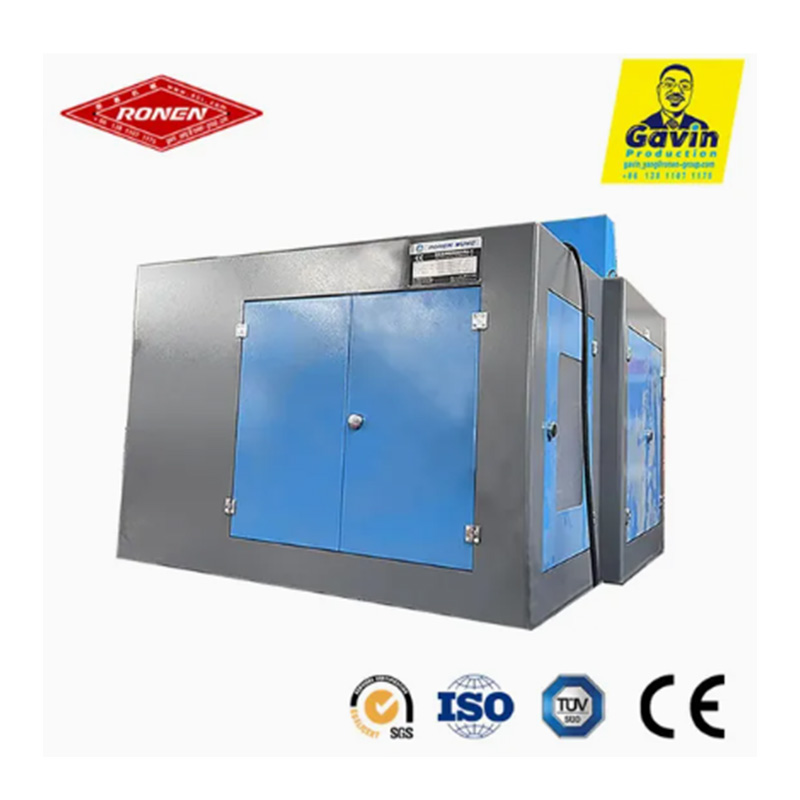

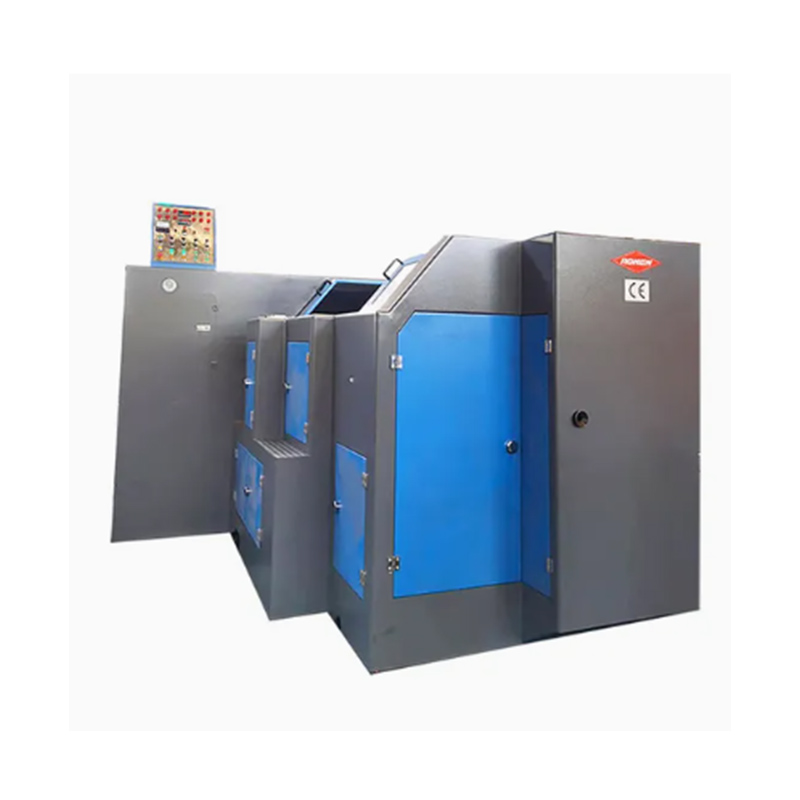

Ronen®3 Die 3 Station Bolt Former формує заготовку болта в три етапи: перший штамп натягує дріт, другий штамп формує головку, а третій штамп обрізає зайві частини. Після встановлення розмірів прес-форми машина працюватиме автоматично, що є ключовою перевагою, яка допомагає виробникам підвищити ефективність виробництва та забезпечити стабільну якість болтів.
Формувач болтів із 3 матрицями та 3 станціями використовує три комплекти форм і три послідовні робочі станції для холодної екструзії металевого дроту в заготовки болтів. Швидкість помірна, підходить для фабрик із середніми замовленнями та тих, що мають особливі вимоги до якості.
Формувач болтів із трьома матрицями та 3 станціями — це машина холодної висадки, яка формує головки болтів за допомогою трьох різних процесів. Нарізані дротяні заготовки послідовно транспортуються через три різні форми. На кожній станції певний удар впливає на бланк, поступово направляючи та формуючи його. Триетапний процес може виробляти головки болтів із повною структурою та гарною формою.
На першій станції 3-матричного 3-станційного формувача болтів вирізані заготовки пресуються пуансоном. Це початкове пресування ініціює процес осадки, збираючи метал на одному кінці заготовки. Він утворює основну круглу збірну форму, готуючи для більш точного формування на наступних станціях. Цей етап є вирішальним для нормального протікання металу.
Третя й остання станція формування болтів — це місце, де пуансон для тонкої обробки змушує метал повністю заповнити точну порожнину форми. Це призведе до готової головки болта з повними розмірами та відмінними характеристиками, такими як повна форма шестикутної головки або головки з шайбою.
| Модель | одиниця | РНБФ-63С | РНБФ-83С | РНБФ-83СЛ | РНБФ-103С | РНБФ-103Л | РНБФ-133С | РНБФ-133СЛ | РНБФ-133Л |
| Ковальська станція | НІ | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Сила кування | кгс | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Діаметр макс | мм | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Максимальна довжина зрізу | мм | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Скорочення виходу | шт/хв | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Інсульт | мм | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| К.О.Інсульт | мм | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Головний хід штока | мм | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Потужність основного двигуна | кВт | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Загальні розміри відрізаної матриці | мм | Ø30х45л |
Ø35х50л |
Ø35х50л |
Ø45x59л |
Ø45x59л |
Ø63x69л |
Ø63x69л |
Ø63x69л |
| Загальні розміри штампа | мм | Ø40х90л |
Ø45х90л |
Ø45х125л |
Ø53х115л |
Ø53х115л |
Ø60х130л |
Ø60х130л |
Ø60x229л |
| Загальні розміри основної матриці | мм | Ø50х85л |
Ø60х85л |
Ø60х130л |
Ø75х135л |
Ø75х185л |
Ø86x135л |
Ø86x190л |
Ø86х305л |
| Смола плашки | мм | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Приблизна вага | тонна | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Діаметр відповідного болта | мм | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Довжина хвостовика заготовки | мм | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Габарит затемнений | мм | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Особливістю 3 Die 3 Station Bolt Former є те, що прес-форми є незалежними, а процес налагодження простий. Три комплекти форм встановлюються окремо. Якщо будь-який із них зношується, просто замініть його. Тиск на кожній робочій станції можна регулювати індивідуально. Корпус машини неважкий, а підлогу звичайної майстерні не потрібно робити фундаментом.
