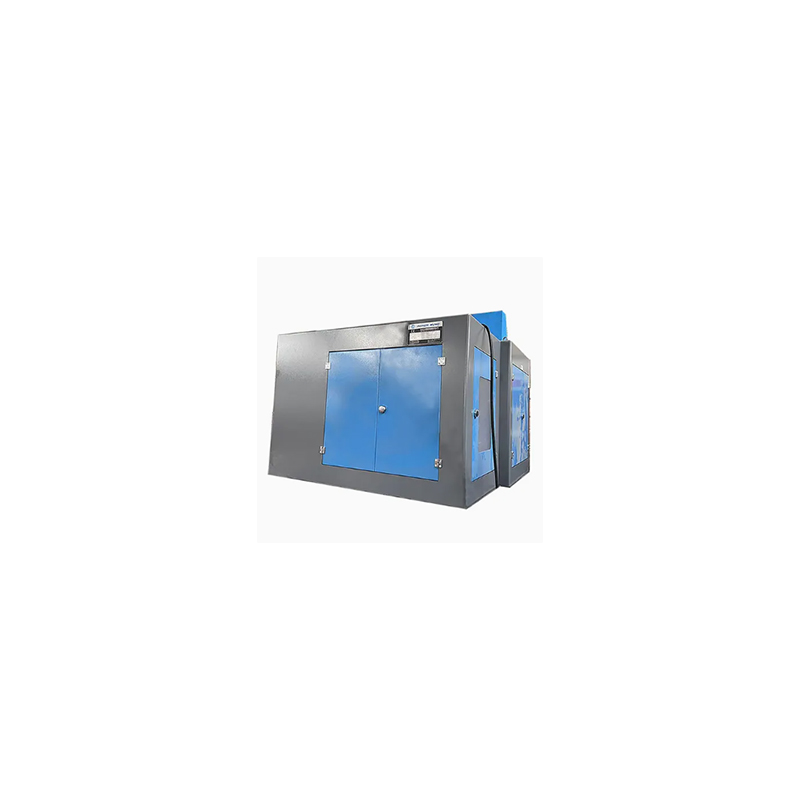

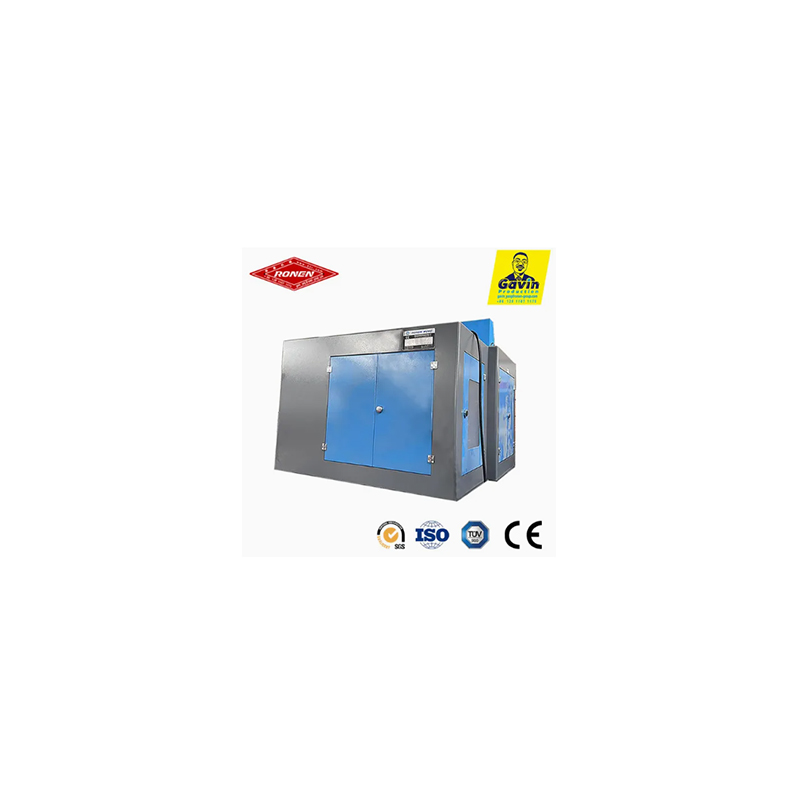

Багато виробників віддають перевагу Ronen® High Speed Bolt Former. Він може швидко перетворити металевий дріт на заготовки для болтів. Він завершує формування головки болта та фінішну обробку стрижня вала за один рух. Потрібно просто завантажити дріт, встановити розмір, і машина буде працювати стабільно без частих зупинок.
Високошвидкісний формувач болтів спеціально розроблений для швидкої обробки заготовок болтів. Спочатку розправте та відріжте металевий дріт. Потім, використовуючи кілька комплектів прес-форм, безперервно видавлюйте головку та стрижень болта. Весь процес повністю автоматизований.
Високошвидкісна машина для формування болтів — це машина холодної висадки, спеціально розроблена для досягнення максимальної продуктивності. Його основні функції такі ж, як і у стандартної машини для заготовки – різання дроту та формування головок болтів – але він оптимізований для швидкості циклу. Основна мета розробки полягає в тому, щоб виготовляти велику кількість заготовок головок болтів за хвилину, що робить його придатним для масового виробництва.
Машина має важчу та міцнішу раму та міцніший колінчастий вал, щоб витримувати високі навантаження, спричинені швидкою роботою. Система приводу була розроблена з урахуванням добре збалансованої конструкції, що забезпечує мінімальну вібрацію на високих швидкостях. Його міцна конструкція дозволяє машині працювати надійно та надійно на максимальній заданій швидкості циклу без ризику надмірного зносу чи несправності.
Однією з ключових особливостей High Speed Bolt Former є швидкий і точний механізм передачі. Конструкція пальців або затискачів, які використовуються для переміщення заготовок болтів між різними головними станціями, спрямована на досягнення мінімального руху та швидкого запуску. Час передачі має вирішальне значення для досягнення високошвидкісної роботи, оскільки будь-яка затримка між станціями обмежить загальну продуктивність.
| Модель | одиниця | РНБФ-63С | РНБФ-83С | РНБФ-83СЛ | РНБФ-103С | РНБФ-103Л | РНБФ-133С | РНБФ-133СЛ | РНБФ-133Л |
| Ковальська станція | НІ | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Сила кування | кгс | 35 000 | 60 000 | 60 000 | 80 000 | 80 000 | 115.000 | 120.000 | 120.000 |
| Діаметр макс | мм |
Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Максимальна довжина зрізу | мм | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Швидкість виходу | шт/хв | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Інсульт | мм | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| К.О.Інсульт | мм | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Головний хід штока | мм | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Потужність основного двигуна | кВт | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Загальні розміри відрізаної матриці | мм |
Ø30х45л |
Ø35х50л |
Ø35х50л |
Ø45x59л |
Ø45x59л |
Ø63x69л |
Ø63x69л |
Ø63x69л |
| Загальні розміри штампа | мм |
Ø40х90л |
Ø45х90л |
Ø45х125л |
Ø53х115л |
Ø53х115л |
Ø60х130л |
Ø60х130л |
Ø60x229л |
| Загальні розміри основної матриці | мм |
Ø50х85л |
Ø60х85л |
Ø60х130л |
Ø75х135л |
Ø75х185л |
Ø86x135л |
Ø86x190л |
Ø86х305л |
| Смола плашки | мм | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Приблизна вага | тонна | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Діаметр відповідного болта | мм | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| Довжина хвостовика заготовки | мм | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Габарит затемнений | мм | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Ключовими особливостями високошвидкісного болтоформувальника є швидке перемикання форми та висока стабільність. Корпус виготовлений з товстого чавуну. Під час високошвидкісної роботи він викликає незначну вібрацію та не спричиняє спотворення головки болта через тремтіння. Переконайтеся, що вага та розмір кожного шматка матеріалу однакові, щоб не було необхідності в подальшому коригуванні під час подальшої обробки ниток.
