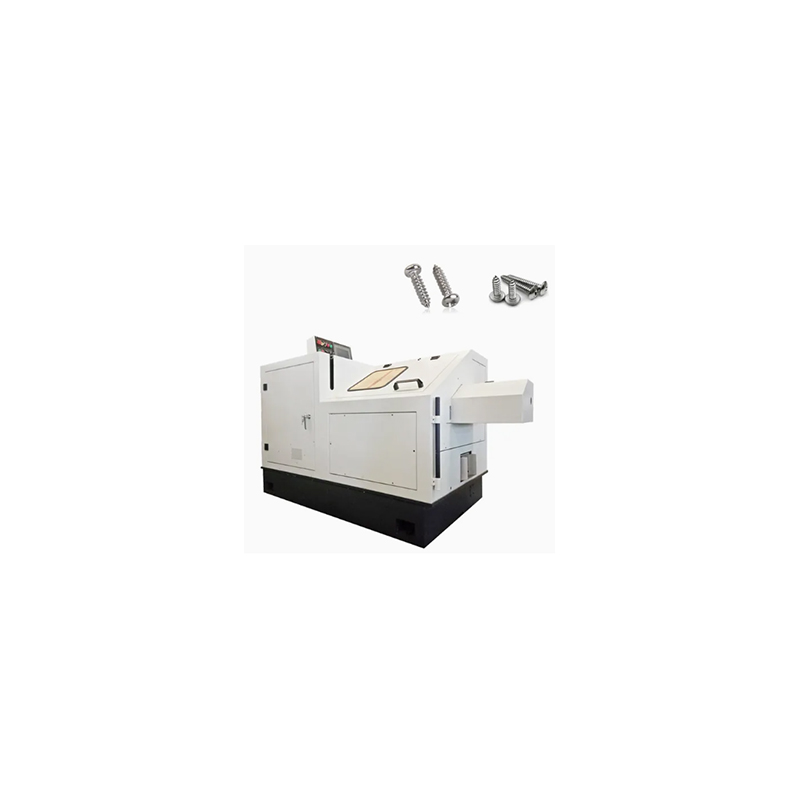

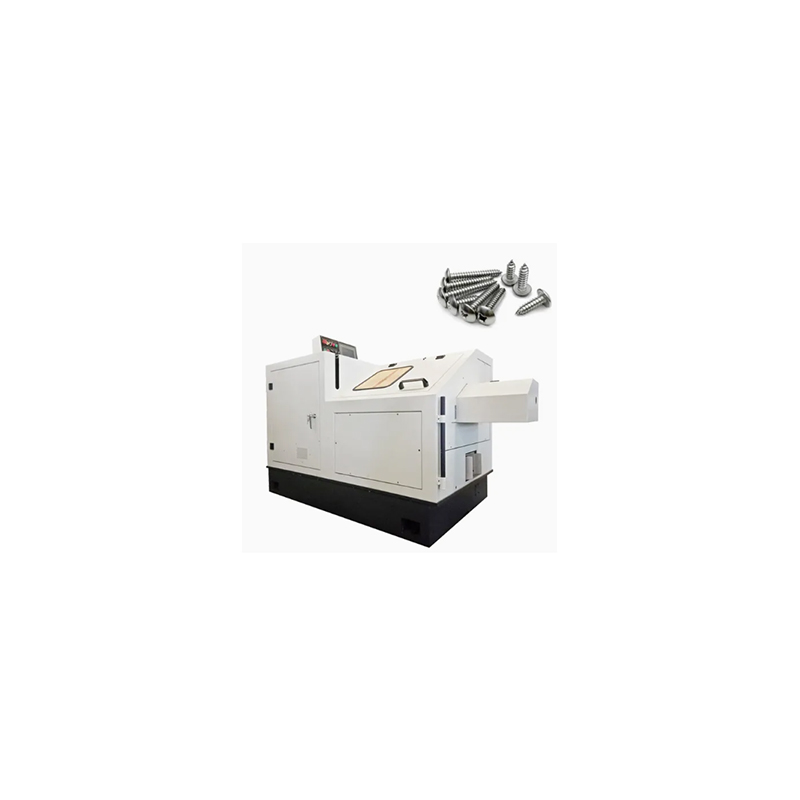

Машина для виготовлення мікро -гвинтів Ronen® розроблена для виготовлення мініатюрних гвинтів. Він може перетворити тонкі металеві дроти в гвинти тонкими нитками. Все, що вам потрібно зробити, на думку виробників, - це вставити тонкий дріт, і машина вирізає головку гвинта і нитку за один раз.
Машина для виготовлення мікрок - це пристрій, спеціально розроблений для виготовлення надзвичайно малих гвинтів. Він може обробляти тонкі металеві проводи в мініатюрні гвинти. Спочатку він вирізає дріт, а потім виштовхує головку гвинта і, нарешті, нанизує її. Весь процес повністю автоматичний.
Машина для виготовлення мікро -гвинтів може створювати надзвичайно невеликі гвинти, як правило, діаметром, меншим за М2. Це дуже точна інтегрована система, яка перетворює тонкий дріт у готові мініатюрні гвинти через холодне утворення. Від подачі дроту до формування голови та обробки ниток весь процес був мініатюрований, спрямований на те, щоб обробляти крихітні та точні компоненти з високою точністю.
Машина для виготовлення мікро -гвинта починається з дуже тонкого дроту, який зазвичай намотується на невеликій котушці. Механізм годування має вирішальне значення; Він повинен просунути дріт з крихітними та точними кроками. Машина з високою тоточністю може усунути будь-які вигини, а потім ультратонна машина для стрижки розрізає дріт на заготовки. Консистенція порожньої довжини має надзвичайно важливе значення, оскільки навіть найменша різниця може вплинути на розмір кінцевого гвинта.
Ядром машини є її мікро холодна машина. Ця частина використовує надзвичайно високий тиск для виконання заголовка на кінці крихітного дротяного порожнього, щоб утворити головку гвинта. Панч і самим формі дуже маленькі і повинні бути виготовлені з надзвичайно високими допусками, щоб створити чисту та чітку форму гвинтової головки в такому невеликому масштабі, не пошкоджуючи деталі.
| Вказано на |
X15-30г | X15-37g | X15-50g | X15-63g | X15-76g | X15-100g | Z32G-51 | X0650 | X0685 | X06127 | X0860 | X08100 |
| Головний двигун | 3 кВт (4 к.с.) | 3 кВт (4 к.с.) | 3 кВт (4 к.с.) |
3 кВт (4 к.с.) |
3 кВт (4 к.с.) |
3 кВт (4 к.с.) |
5,5 кВт | 4 кВт | 4 кВт | 5,5 кВт | 7,5 кВт | 7,5 кВт |
| Діаметр | 2,3 ~ 5 мм | 2,3 ~ 5 мм | 2,3 ~ 5 мм | 2,3 ~ 5 мм |
2,3 ~ 5 мм |
2,3 ~ 5 мм |
2,3 ~ 5 мм |
Макс.6мм | Макс.6мм |
Макс.6мм |
Макс.8мм |
Макс.8мм |
| Довжина | 6 ~ 30 мм | 6 ~ 37 мм | 6 ~ 50 мм | 6 ~ 63 мм | 6 ~ 76 мм | 75 ~ 100 мм | Макс.15 мм | Макс.50мм | Макс.85мм | Макс.127мм | Макс.60мм | Макс.100мм |
| Головне | Φ34.5*50 мм |
Φ34.5*55 мм |
Φ34.5*67 мм |
Φ34.5*80 мм |
Φ34.5*100 мм |
Φ34.5*115 мм |
|
Φ45*108 мм |
Φ45*108 мм |
Φ45*150 мм |
Φ60*128 мм |
Φ60*128 мм |
| 1 -й удар | Φ31*73 мм |
Φ31*73 мм |
Φ31*73 мм |
Φ31*73 мм |
Φ31*73 мм |
Φ31*73 мм |
|
Φ36*94 мм |
|
Φ36*94 мм |
Φ38*107 мм |
Φ38*107 мм |
| 2 -й удар | Φ31*73 мм |
Φ31*73 мм |
Φ31*73 мм |
Φ31*73 мм |
Φ31*73 мм |
Φ31*73 мм |
|
Φ36*60 мм |
|
|
Φ38*107 мм |
|
| Різання штампу | Φ19*35 мм |
Φ19*35 мм |
Φ19*35 мм |
Φ19*35 мм |
Φ19*35 мм |
Φ19*35 мм |
|
|
|
|
|
|
| Різець | 10*32*63 мм | 10*32*63 мм |
10*32*63 мм |
10*32*63 мм |
10*32*63 мм |
10*32*63 мм |
|
10*25 мм | 10*25 мм | 10*25 мм | 12*28 мм | 12*28 мм |
| Швидкість | 260-300pcs/хв. | 190-215pcs/хв. | 180-195pcs/хв. | 130-150pcs/хв. | 120-135pcs/хв. | 85-100pcs/хв. | Макс.800pcs/хв. регульований | 130шт/хв. | 80шт/хв. | 70шт/хв. | 60-100pcs/хв. | 60-80pcs/хв. |
| Вага | 2300 кг | 2300 кг | 2300 кг | 2300 кг | 2300 кг | 2300 кг | 4200 кг | 2200 кг | 2200 кг | 2500 кг | 4000 кг | 4200 кг |
Особливістю машини для виготовлення мікро -гвинтів є надзвичайно висока точність. Механізм його годування може міцно зрозуміти надзвичайно тонкі дротяні нитки, не ковзаючи і не зламавши. Кран для різьблення надзвичайно невеликий і оснащений автоматичним змащенням. Ниткові отвори, які він створює, гладкі, і їх можна легко вкрутити в гайки, не застрягаючи.
