Оптична сортна машина Ronen® Square Nut, призначена для відповідності високим стандартам виробників, використовує камери для перевірки квадратних гайок. Це може виявити дефекти, такі як тріщини куточків гайок або деформованих ниток, і відокремити їх. Він автоматично сортуватиме кваліфіковані гайки в одну коробку сортування та некваліфіковані гайки в іншу коробку сортування.
Машина оптичної сортування квадратної гайки спеціально розроблена для ідентифікації несправних продуктів та класифікації їх за специфікаціями на квадратні гайки. Використовуючи оптичний об'єктив та освітлення, він може виявити, чи є якась проблема з гайкою.
Оптична сортна машина квадратної гайки - це спеціальне обладнання для сортування, призначене для квадратних гайок. Він вирішує два ключові потреби: По -перше, завдяки технології оптичного розпізнавання він точно фіксує квадратну структуру, крайові та кутові контури та інші особливості квадратних гайок і швидко відокремлює квадратні гайки від змішаних кріплень, таких як болти, круглі гайки та шайби, щоб уникнути плутанини подібних частин; По -друге, для відокремлених квадратних гайок він випробовує ключові атрибути, такі як розмір (такі як довжина бічної сторони, діагональна відстань), товщина та розмір нитки (наприклад, крок, номінальний діаметр) та організовує змішані партії квадратних гайок у групи з рівномірними специфікаціями, забезпечуючи стандартизовані матеріали для наступних складів та збірних зв’язків. Весь процес покладається на оптичну технологію для досягнення ефективного та точного сортування.

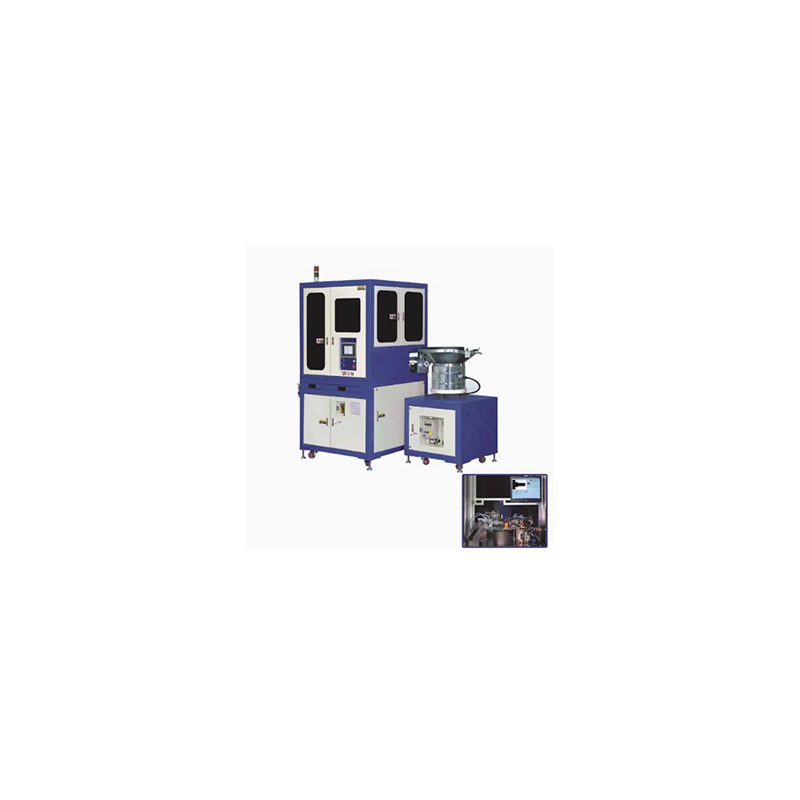

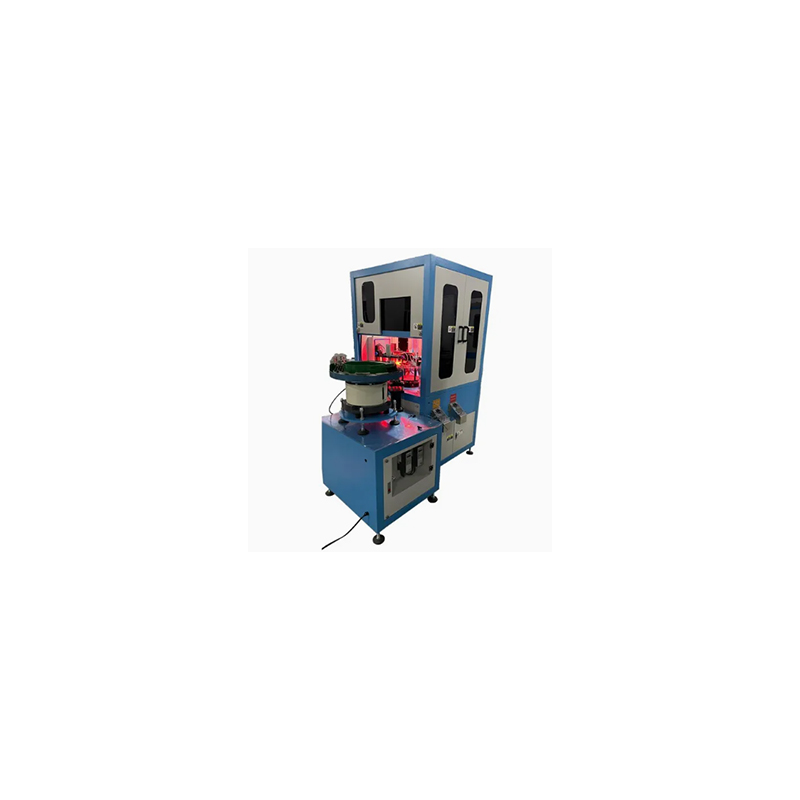

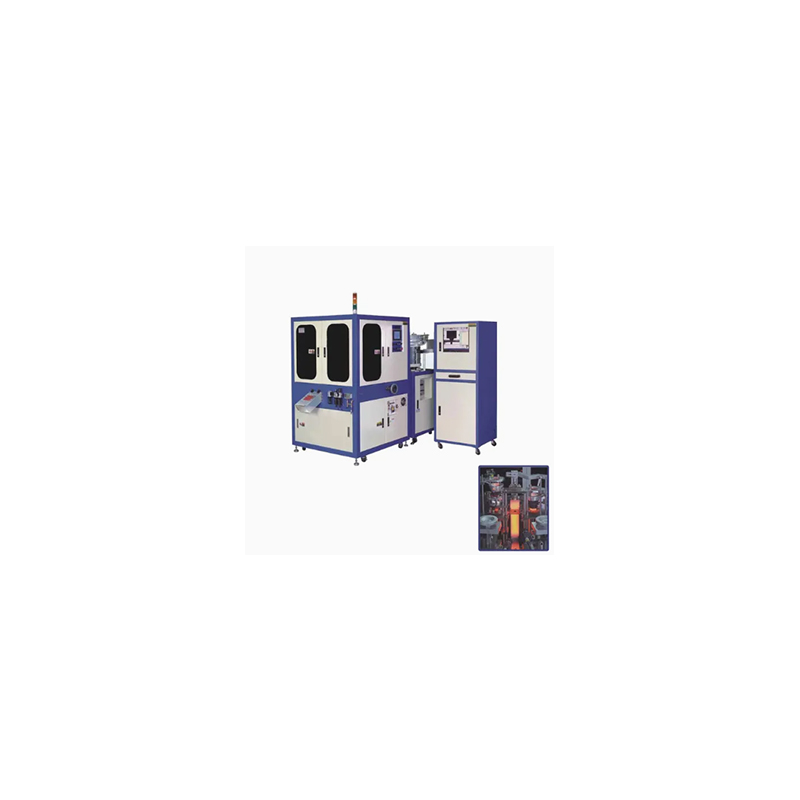

Машина з оптичним сортуванням квадратної гайки використовує вібруючу годівницю типу миски та оснащений спеціальними доріжками та інструментами спрямованості. Ці інструменти були ретельно розроблені так, щоб надійно розташувати кожну квадратну гайку, як правило, з однією стороною плоскою вниз, що дозволяє камеру отримувати послідовні види зверху вниз, тим самим дозволяючи точним вимірюванням.
Окрім класифікації розмірів, машина також може ідентифікувати та видалити несправні частини. Візуальна система може виявити загальні дефекти, такі як пошкодження кута, тріщини, відсутні нитки (для попередніх гайок), сильна іржа або неправильні каски. Ця функція контролю якості гарантує, що лише кваліфіковані гайки можуть вводити упаковку.
| Предмет | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Діаметр дроту (мм) | Φ3.0-F8.0 |
Φ8.0-F16.0 |
Φ1.2-F3.0 |
Φ8-F20 |
| Ширина голови (мм) | Φ5-F15 |
Φ10-F25 |
Φ2.5-F8 |
Φ8-F35 |
| Висота голови (мм) | 2-10 | 2-25 | 0,5-7 |
|
| Довжина під головою (мм) | 5-70 | 15-120 | 1,5-12 |
|
| Сортування точності (мм) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Швидкість сортування (ПК/хв) | 100-600 | 100-400 | 100-900 | 100-600 |
| Тиск повітря (кг/см³) |
5 |
|||
| Комп'ютер | Промисловий комп'ютер | |||
| Цифрова камера | Базлер | Базлер |
Базлер |
Базлер |
| Чиста вага (кг) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Машина dimensipn (l*w*h) мм | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Розмір після Crating (хост/вібраційне місце+комп'ютерна база) (L*W*H) мм |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Точка продажу машини для оптичного сортування квадратної гайки полягає в тому, що вона може точно і швидко розібратися з квадратними гайками. Його камера може захоплюватися з декількох кутів, тому несправні продукти в основному неможливо уникнути виявлення. Швидкість також швидша, ніж ручна робота, і точність залишається однаковою навіть після постійної роботи протягом декількох годин.
