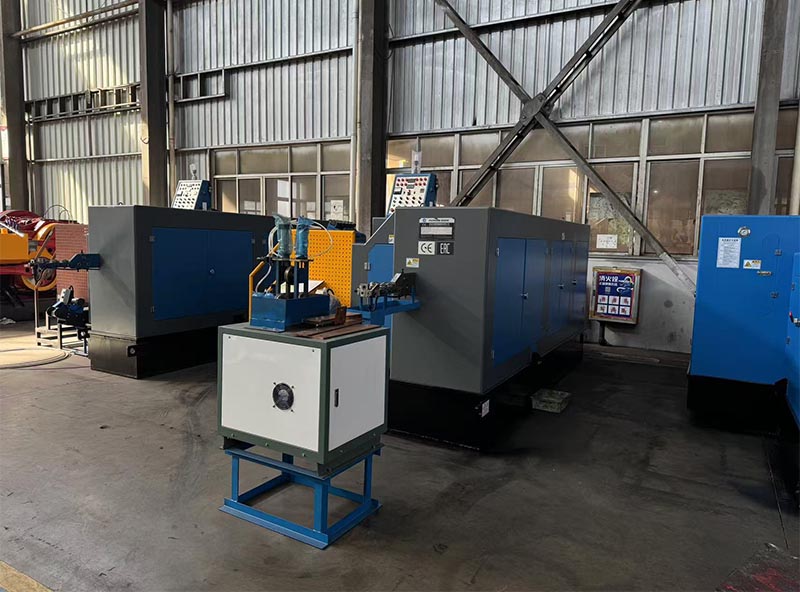

Виробник Ronen® виробляє автоматичну машину для виготовлення болтів із 4 матрицями та 4 ударами, яка формує заготовки болтів за допомогою чотирьох етапів прес-форми та чотирьох процесів кування: різання дроту, осадка, формування головки, остаточне обрізання. Операторам потрібні лише періодичні перевірки вихідних даних, без постійного спостереження.
Автоматична машина для виготовлення болтів із 4 матрицями та 4 видуваннями використовує чотири набори форм і чотири послідовні процеси штампування для автоматичного перетворення металевого дроту на заготовки болтів. Під час виробничого процесу втручання працівників не потрібне. Машини виконають весь процес самостійно.
Машина для виготовлення болтів обробляє металевий дріт у болти за чотири етапи. Він відрізає частину металевого дроту, а потім подає його на чотири станції. На кожній станції пуансон буде натискати на металевий дріт, щоб сформувати різні частини болта, такі як головка або наконечник болта. Згодом виготовляється готовий болт.
Помістіть котушку сталевого дроту в автоматичну машину для виготовлення гвинтів з 4 матрицями. Під час обробки машина спочатку випрямляє сталевий дріт, потім нарізає його на задану довжину та, нарешті, формує його шляхом безперервної обробки, щоб виготовити готові болти. Цей автоматизований процес призначений для ефективного виробництва великої кількості болтів. Цей процес поєднує те, що раніше було кількома окремими кроками, у безперервну роботу на одній машині.
Машина для виготовлення болтів буде безпосередньо подавати матеріал. Перша плашка розрізає дріт і формує початкову форму голови. Другий штамп чіткіше формує голову (наприклад, краї шестикутної голови). Третя матриця обробляє стрижневу частину (прості кроки або зменшення діаметра). Четвертий штамп завершує головку та стрижневу частину, і, нарешті, готова заготовка автоматично відправляється.
| Модель | одиниця | ДБФ-64С | DBF-64SL |
ДБФ-84С |
DBF-104S |
ДБФ-104Л |
ДБФ-134Л |
ДБФ-134Л |
| Ковальська станція | НІ | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Сила кування | кгс | 35.000 | 40.000 | 60.000 | 80.000 | 80.000 | 120.000 | 120.000 |
| Діаметр макс. | мм | F8 | F8 |
Φ10 |
F12 |
F12 |
F15 |
F15 |
| Максимальна довжина зрізу | мм | 80 | 105 | 115 | 135 | 185 | 190 | 265 |
| Швидкість виходу | шт/хв | 140-210 | 130-200 | 120-180 | 90-140 | 80-130 | 75-110 | 50-80 |
| P.K.O.Інсульт | мм | 12 | 15 | 18 | 30 | 30 | 40 | 40 |
| К.О.Інсульт | мм | 70 | 90 | 92 | 118 | 160 | 175 | 225 |
| Головний хід штока | мм | 110 | 136 | 160 | 190 | 262 | 270 | 380 |
| Потужність основного двигуна | кВт | 15 | 15 | 22 | 30 | 30 | 37 | 37 |
| Загальні розміри відрізаної матриці | мм | Φ30*45л | Φ30*45л |
Φ50*50л |
Φ45*59л |
Φ45*59л |
Φ63*69л |
Φ63*69л |
| Загальні розміри штампа | мм | Φ40*90л |
Φ40*90л |
Φ45*125л |
Φ53*115л |
Φ53*115л |
Φ60*130л |
Φ60*229л |
| Загальні розміри основної матриці | мм | Φ50*85л |
Φ50*110л |
Φ60*130л |
Φ75*135л |
Φ75*185л |
Φ86*190л |
Φ86*305л |
| Смола плашки | мм | 60 | 60 | 70 | 90 | 94 | 110 | 110 |
| Приблизна вага | тонна | 8 | 10 | 14 | 18 | 21 | 28 | 33 |
| Діаметр відповідного болта | мм | 3-6 | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
| Довжина хвостовика заготовки | мм | 10-65 | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 |
| Габарит затемнений. | мм | 5300*3000*2300 | 5500*3100*2300 | 6500*3200*2500 | 7400*3500*2800 | 9000*3500*2900 | 10000*3800*2900 | 11000*3800*3000 |
Пункт продажу автоматичної машини для виготовлення болтів із 4 матрицями та 4 видувними болтами — це «повністю автоматичне + формування чотирьох форм». Він високоефективний і економить робочу силу. З точки зору ефектів процесу, процес із чотирма формами та чотирма видуваннями може виробляти вироби з вищою точністю, ніж процес із двома формами та двовидуванням, завдяки більш точному контролю формування. Перехід дуги головки болта з круглою головкою рівномірний і безперервний без явних відхилень; шестикутна структура болта з шестигранною головкою добре симетрична, і похибка розмірів кожної сторони контролюється. Немає необхідності в подальшому подрібненні, а кількість відходів менша.
