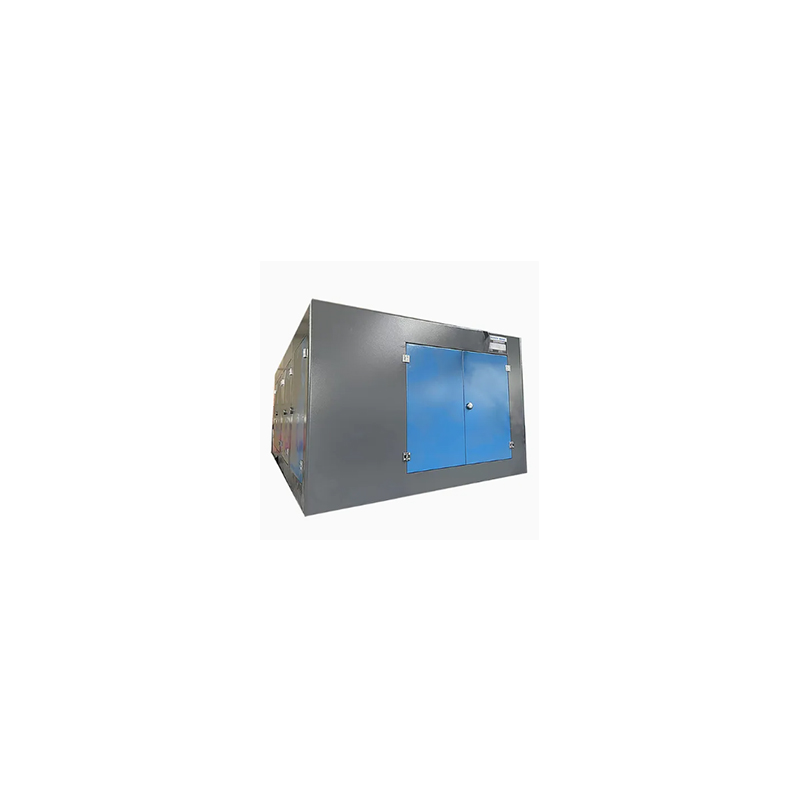

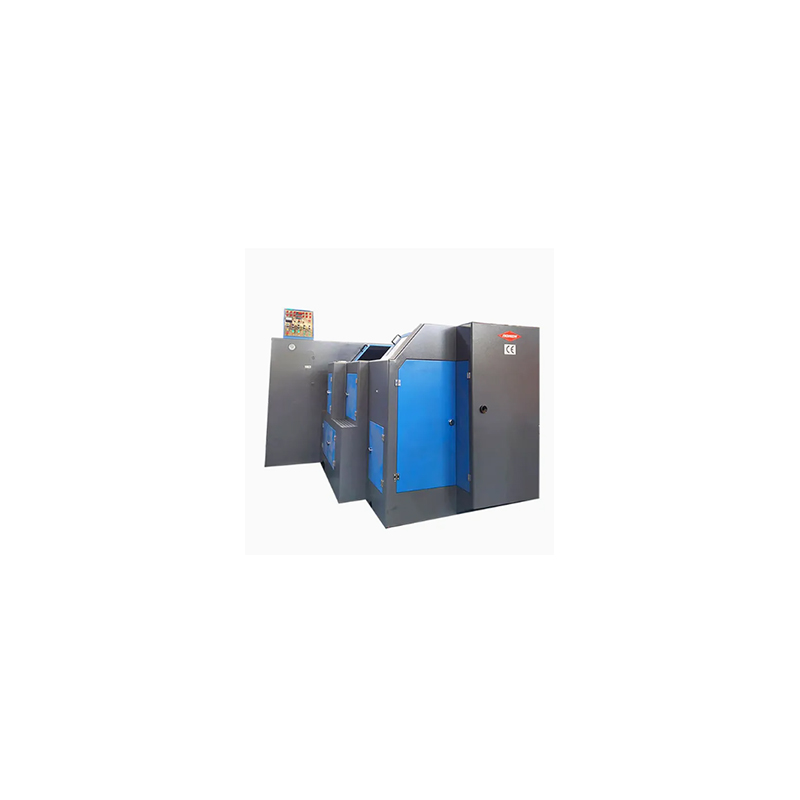

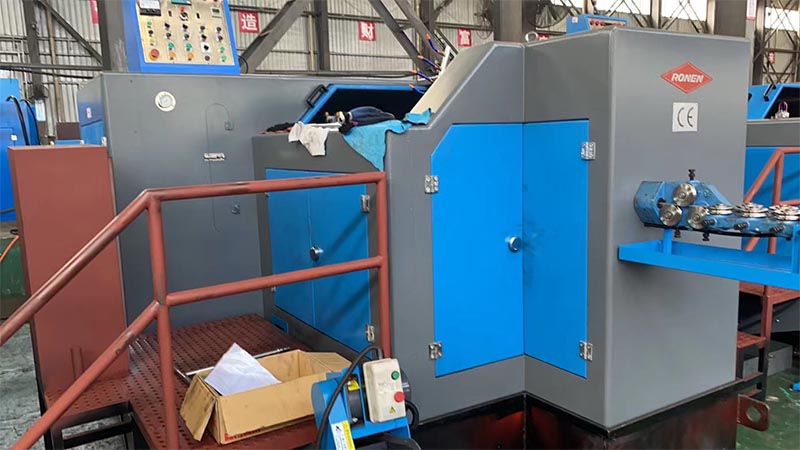

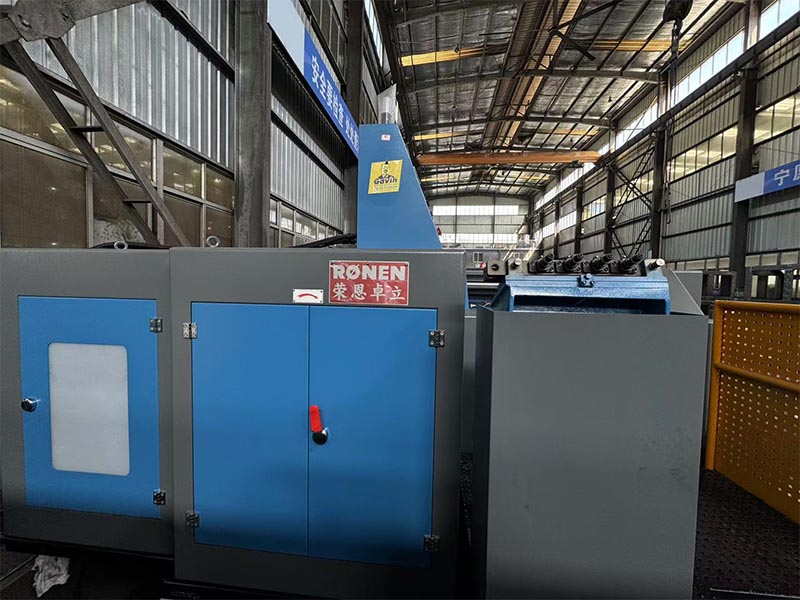

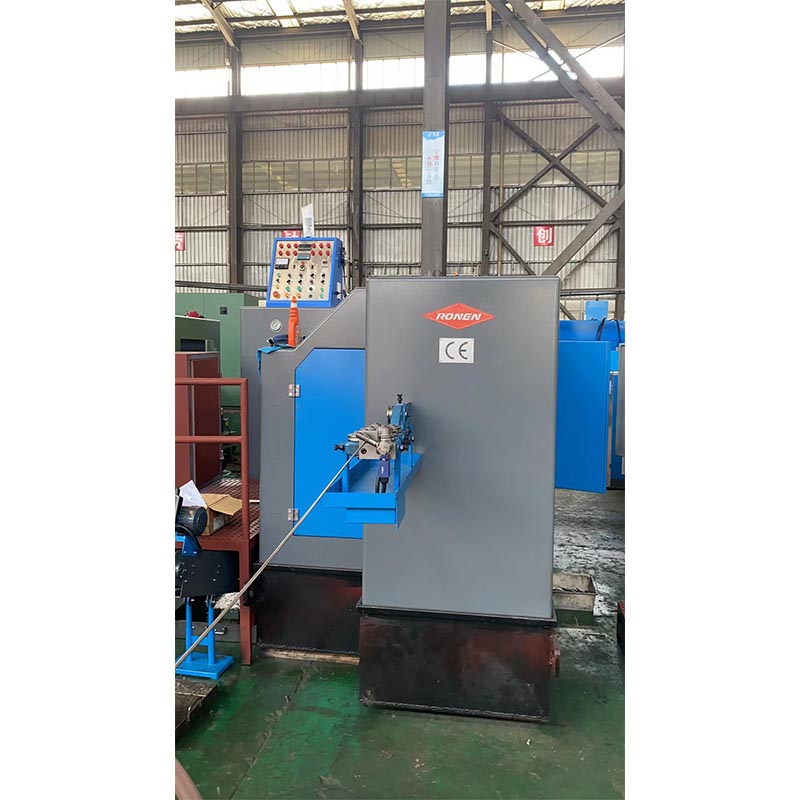

Машина для формування болтів Ronen® Cold Forging з трьома станціями є важливим активом для постачальників, вона завершує формування болтів за допомогою трьох етапів холодного кування: видавлювання заготовки, формування головки та обрізання надлишку. Просто завантажте сталевий дріт, установіть станцію, і машина працюватиме автоматично.
Машина для формування болтів з трьома станціями холодного кування використовує метод холодної екструзії для поступового перетворення металевого дроту в заготовки болтів за допомогою трьох різних станцій. Три робочі станції мали чітко визначені обов’язки, а кінцевим продуктом була заготовка болта з повною головкою.
Машина для формування болтів з трьома станціями для холодного кування — це машина для холодного кування з кількома станціями, яка формує головки болтів за допомогою трьох послідовних процесів. Нарізані дротяні заготовки транспортуються до трьох різних форм. На кожній станції пуансон вдаряє по заготовці, поступово виковуючи метал і врешті-решт формуючи повну головку болта. Порівняно з машинами з меншою кількістю станцій, це може сформувати більш складну геометрію головки болта.
Спочатку подайте дріт із котушки в машину для формування болтів холодного кування з 3 станціями. Дріт проходить через випрямляючий пристрій, щоб переконатися, що він повністю прямий. Потім ножицею розрізається на заготовки певної довжини. Консистенція заготовок є надзвичайно важливою, оскільки вона може забезпечити точну кількість металу, необхідного для трьох етапів формування.
На першій станції верстата вирізані заготовки пресуються пуансоном. Початковий процес осадки починається тут, збираючи метал на одному кінці заготовки, щоб утворити основну грубу попередньо сформовану форму. Цей етап готує до більш точного формування на наступних станціях.
| Модель | одиниця | РНБФ-63С | РНБФ-83С | РНБФ-83СЛ | РНБФ-103С | РНБФ-103Л | РНБФ-133С | РНБФ-133СЛ | РНБФ-133Л |
| Ковальська станція | НІ | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Сила кування | кгс | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Діаметр макс | мм | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Максимальна довжина зрізу | мм | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Швидкість виходу | шт/хв | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| П.К.П.Інсульт | мм | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| К.О.Інсульт | мм | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Головний хід штока | мм | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Потужність основного двигуна | кВт | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Загальні розміри відрізаної матриці | мм | ø30x45 л | ø35x50л |
ø35x50л |
ø45x59 л |
ø45x59 л |
ø63x69 л |
ø63x69 л |
ø63x69 л |
| Загальні розміри штампа | мм | ø40x90л |
ø45x90л |
ø45x125 л |
ø53x115 л |
ø53x115 л |
ø60x130л |
ø60x130л |
ø60x229 л |
| Загальні розміри основної матриці | мм | ø50x85 л |
ø60x85 л |
ø60x130л |
ø75x135 л |
ø75x185 л |
ø86x135 л |
ø86x190л |
ø86x305 л |
| Смола плашки | мм | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| Приблизна вага | тонна | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Діаметр відповідного болта | мм | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Довжина хвостовика заготовки | мм | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| Габарит затемнений | мм | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Особливістю 3-позиційної машини для формування болтів холодного кування є те, що її робочі положення можна регулювати, і вона має сильну адаптивність. Тиск на кожній робочій станції та положення форми можна регулювати незалежно. Пресс-форма роз’ємного типу і не потребує повної заміни, завдяки чому економиться вартість форми.
3 матриці 3 під болтовою частиною Машина холодної висадки
Машина холодного кування з 4 матрицями та 4 під болтами
5 матриць 5 під болтом. Машина холодного формування
Виробництво болтів
Машина для формування болтів з 7 станціями холодного кування

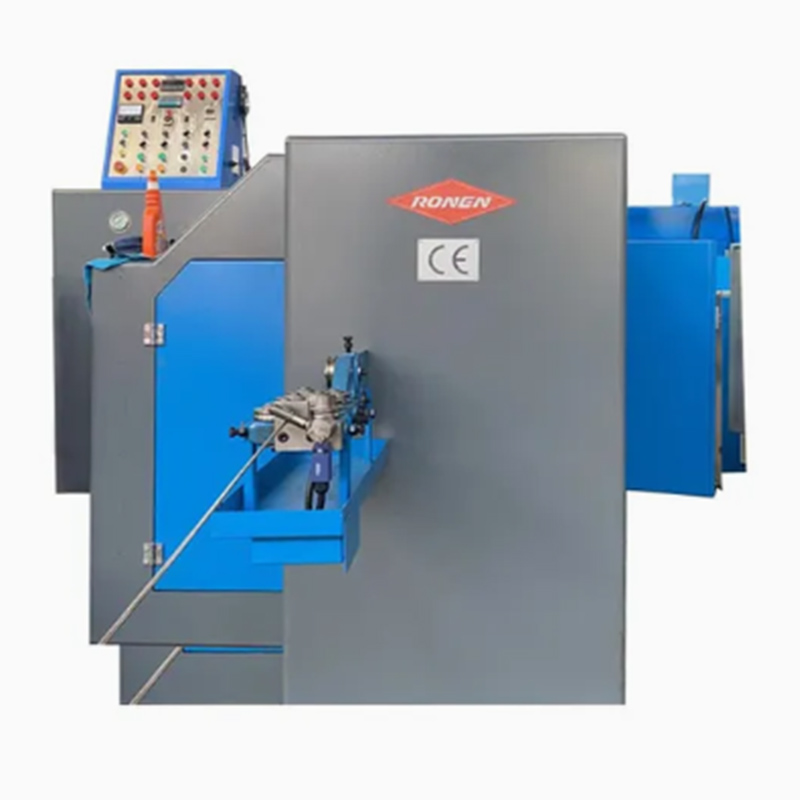

Машина для формування болтів з 5 станціями холодного кування
