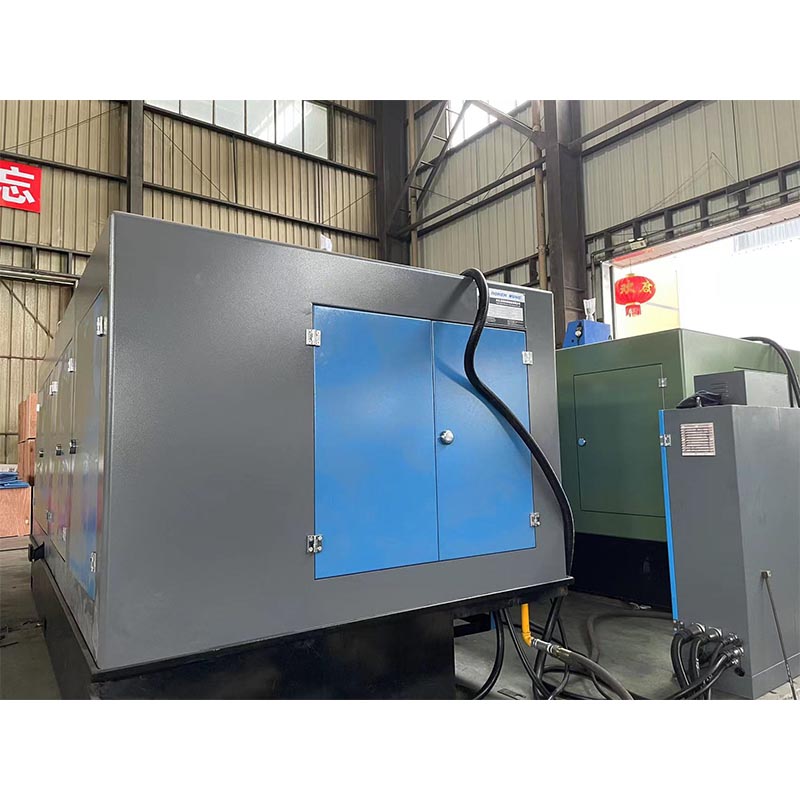

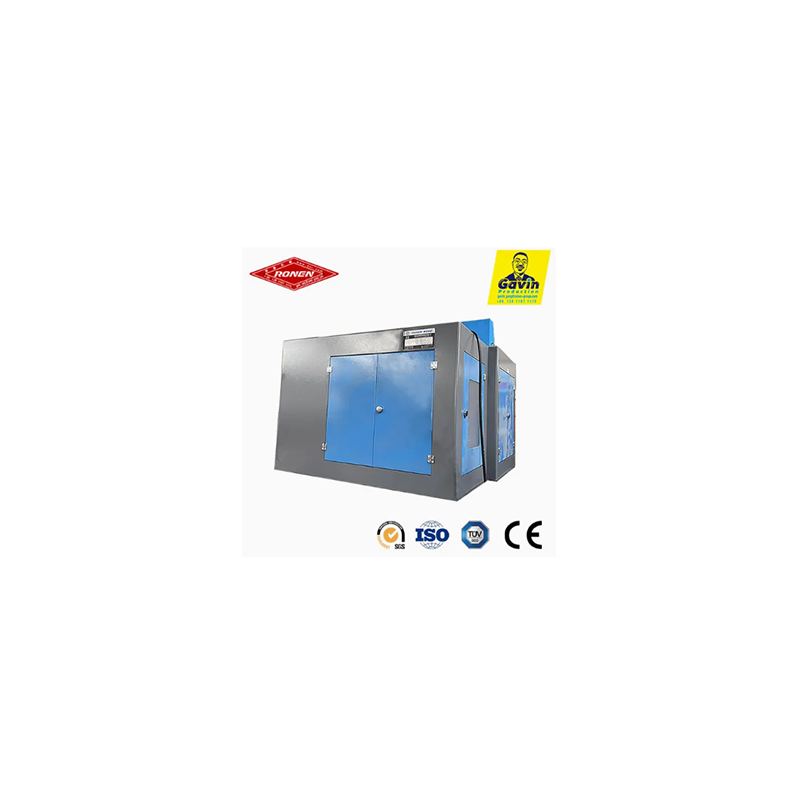

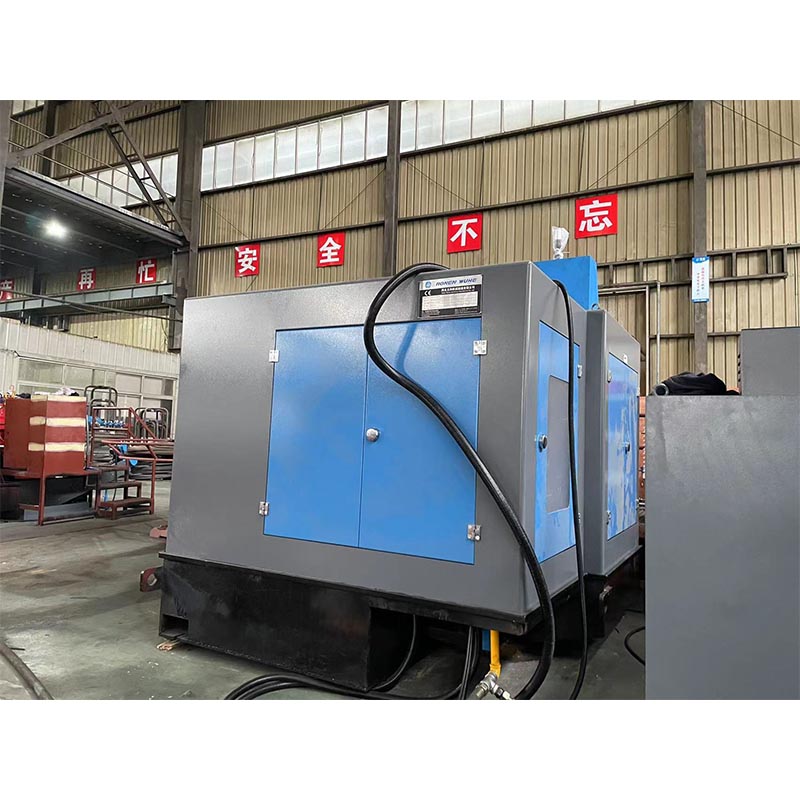

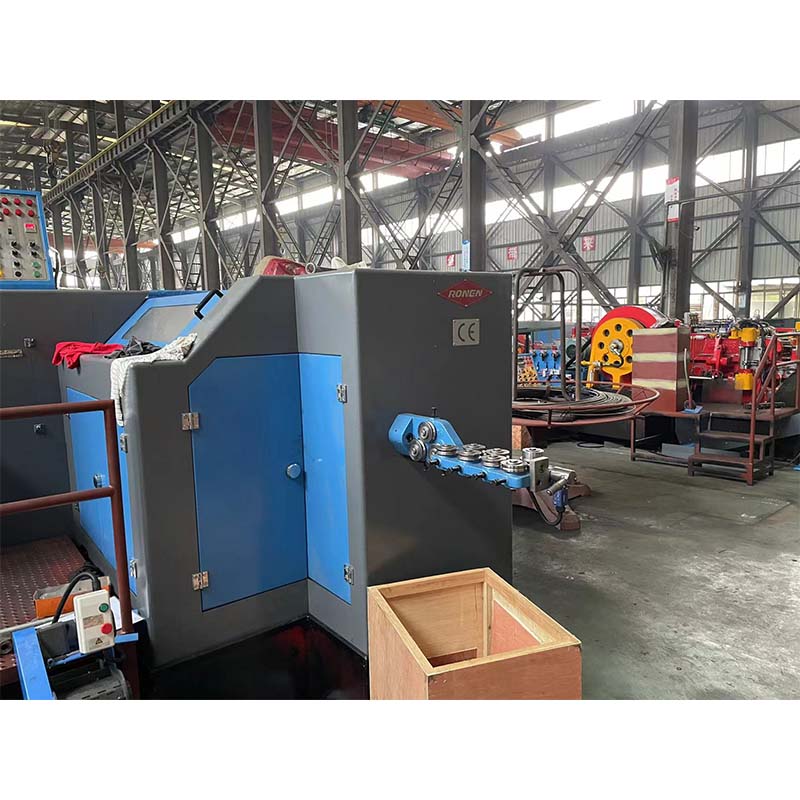

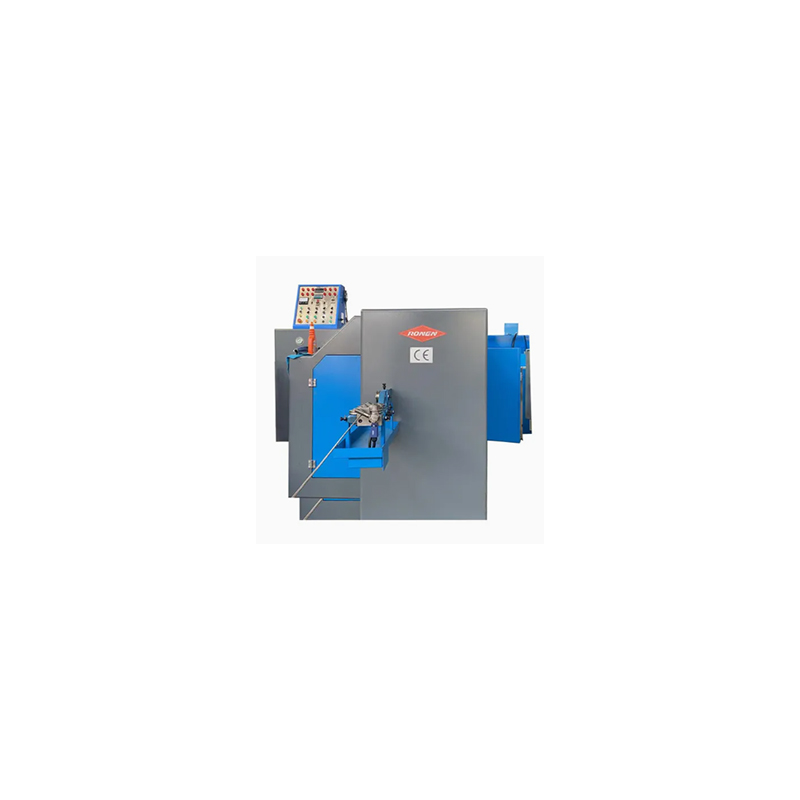

Машина для формування болтів з 7 станціями холодного кування

Машина для формування болтів Ronen® Cold Forging із 7 станціями завершує весь процес виробництва болтів на одній виробничій лінії: подача дроту, осадка, формування головки, обрізка та попереднє нарізання різьби, загалом із семи станцій. Немає необхідності переміщати сировину між машинами.

Надіслати запит

Опис продукту

7 станційна машина для формування болтів холодного кування перетворює металевий дріт у високоточні заготовки болтів за допомогою семи послідовних процесів холодної екструзії. Він може обробляти дроти різного діаметру та виготовляти болти, які відповідають високим вимогам точності та міцності.

Деталі продукту

7-станційна машина для формування болтів Cold Forging — це складна машина для холодного кування, спеціально розроблена для виготовлення болтів зі складною головкою або більшого розміру. Він проходить сім послідовних процесів кування на одній дротяній заготовці. Цей багатоетапний процес забезпечує значне зміщення металу та дозволяє формувати складні елементи, такі як глибокі канавки або канавки під головкою.

Сім станцій машини для формування болтів мають різні функції: станція 1 призначена для подачі та різання; Станція 2 призначена для початкового формування форми голови; Станція 3 — для попереднього кування головки; Станція 4 призначена для точного формування голови; Станція 5 – для формування кроку стрижневої частини; Станція 6 — для формування стрижневої частини; Станція 7 призначена для остаточної обробки. Весь процес завершується автоматично.

7-станційна машина для формування болтів холодного кування вимагає високоточної системи подачі та різання дроту. Дріт має бути повністю випрямлений, перш ніж його можна буде нарізати на заготовки точної довжини. Постійний об’єм заготовки має вирішальне значення, оскільки матеріал розподілятиметься через кілька етапів формування для досягнення остаточної бездефектної форми головки.

Параметри продукту

Модель	одиниця	РНБГ-63С	РНБФ-83С	РНБФ-83СЛ	РНБФ-103С	РНБФ-103Л	РНБФ-133С	РНБФ-133СЛ	РНБФ-133Л
Ковальська станція	НІ	3	3	3	3	3	3	3	3
Сила кування	кгс	35.000	60.000	60.000	80.000	80.000	115.000	120.000	120.000
Діаметр макс	мм	ø8	ø10	ø10	ø12	ø12	ø15	ø15	ø15
Максимальна довжина cui-off	мм	80	80	115	135	185	145	190	265
Швидкість виходу	шт/хв	150-240	130-200	120-190	100-160	85-140	90-160	80-120	60-100
P.K.O.Інсульт	мм	12	15	18	30	30	30	40	40
К.О.Інсульт	мм	70	70	92	118	160	110	175	225
Головний хід штока	мм	110	110	160	190	262	190	270	380
Потужність основного двигуна	кВт	11	15	18.5	22	22	30	37	37
Загальні розміри відрізаної матриці	мм	ø30x45 л	ø35x50л	ø35x50л	ø45x59 л	ø45x59 л	ø63x69 л	ø63x69 л	ø63x69 л
Загальні розміри штампа	мм	ø40x90л	ø45x90л	ø45x125 л	ø53x115 л	ø53x115 л	ø60x130л	ø60x130л	ø60x229 л
Загальні розміри основної матриці	мм	ø50x85 л	ø60x85 л	ø60x130л	ø75x135 л	ø75x185 л	ø86x135 л	ø86x190л	ø86x305 л
Смола плашки	мм	60	70	70	90	94	110	110	110
Приблизна вага	тонна	6.5	11.5	12	15	19.5	20	26	31
Діаметр відповідного болта	мм	3-6	5-8	6-10	6-10	8-12.7	8-12.7	8-12.7	8-12.7
Довжина хвостовика заготовки	мм	10-65	10-65	15-90	15-110	20-152	20-100	20-160	50-220
Габарит затемнений	мм	530029002300	600031002500	650031002500	740035002800	900034002900	740035002800	1000036902900	1000036903000

Пункти продажу продукту

Основним пунктом продажу 7-станційної машини для формування болтів холодного кування є «поетапна обробка з кількома станціями», яка дозволяє виготовляти складні конструкційні болти з надзвичайно високою точністю. Його сім робочих станцій поступово формують і вдосконалюють, забезпечуючи належне розташування кожної деталі. Концентричність між головкою та стовбуром надзвичайно хороша.
